Привет! Как поставщика регулирующего клапана меня часто спрашивают о том, как откалибровать позиционер регулирующего клапана. Это важнейший процесс, который обеспечивает максимальную работу вашего регулирующего клапана, обеспечивая точную и надежную работу. Итак, давайте углубимся и разберем этапы калибровки позиционера для регулирующего клапана.
Почему калибровка имеет значение
Прежде всего, давайте поговорим о том, почему калибровка так важна. Позиционер регулирующего клапана отвечает за точное позиционирование плунжера или диска клапана в ответ на управляющий сигнал. Если позиционер откалиброван неправильно, клапан может не открываться или закрываться должным образом, что приводит к таким проблемам, как неточное управление потоком, нестабильность процесса и даже повреждение оборудования. Калибруя позиционер, вы можете гарантировать, что клапан точно реагирует на управляющий сигнал, поддерживая оптимальные условия процесса и предотвращая дорогостоящие проблемы в дальнейшем.
Инструменты, которые вам понадобятся
Прежде чем начать процесс калибровки, вам необходимо собрать несколько необходимых инструментов. Вот что вам обычно понадобится:
- Манометр: Для измерения входного и выходного давления позиционера.
- Мультиметр: Для измерения электрических сигналов, таких как входной сигнал от контроллера и сигнал обратной связи от позиционера.
- Отвертки и гаечные ключи: Для регулировки установочных винтов и монтажного оборудования позиционера.
- Генератор тестовых сигналов: Для генерации известного входного сигнала для целей калибровки.
Шаг 1. Подготовьте клапан и позиционер.
Первым шагом в калибровке позиционера является подготовка клапана и позиционера к процессу калибровки. Вот что вам нужно сделать:
- Изолировать клапан: Убедитесь, что клапан изолирован от процесса, закрыв запорные клапаны на входе и выходе. Это предотвратит любой поток через клапан во время процесса калибровки.
- Проверьте положение клапана: Убедитесь, что клапан полностью закрыт или полностью открыт, в зависимости от процедуры калибровки. Некоторые позиционеры требуют, чтобы клапан находился в определенном положении во время калибровки.
- Осмотр позиционера: Проверить позиционер на наличие видимых повреждений или признаков износа. Убедитесь, что все соединения надежны и позиционер правильно установлен на приводе клапана.
Шаг 2. Подключите испытательное оборудование
После того как клапан и позиционер подготовлены, пришло время подключить испытательное оборудование. Вот как это сделать:
- Подсоедините манометр: Подсоединить манометр к входным и выходным портам позиционера. Это позволит вам измерять давление во время процесса калибровки.
- Подключите мультиметр: Подсоедините мультиметр к клеммам входного сигнала и сигнала обратной связи позиционера. Это позволит вам измерить электрические сигналы и убедиться, что они находятся в заданном диапазоне.
- Подключите генератор тестовых сигналов: Подключить генератор тестового сигнала к клемме входного сигнала позиционера. Это позволит вам генерировать известный входной сигнал для целей калибровки.
Шаг 3: Регулировка нуля и диапазона
Следующим шагом в процессе калибровки является выполнение регулировки нуля и диапазона. Регулировка нуля устанавливает выход позиционера на ноль, когда входной сигнал равен нулю, а регулировка диапазона устанавливает выход позиционера на максимальное значение, когда входной сигнал имеет максимальное значение. Вот как это сделать:
- Регулировка нуля: Установите генератор тестового сигнала на ноль и регулируйте винт установки нуля на позиционере до тех пор, пока клапан не начнет двигаться. Затем выполните точную настройку нуля до тех пор, пока клапан не будет полностью закрыт или не достигнет желаемого нулевого положения.
- Регулировка диапазона: Установите генератор тестового сигнала на максимальное значение и регулируйте установочный винт диапазона на позиционере до тех пор, пока клапан не будет полностью открыт или не окажется в желаемом максимальном положении. Затем выполните точную настройку диапазона, пока клапан не достигнет желаемого положения.
Шаг 4: Проверка линейности
После выполнения регулировки нуля и диапазона важно проверить линейность позиционера. Линейность относится к взаимосвязи между входным сигналом и положением клапана. Линейный позиционер будет производить пропорциональное изменение положения клапана при заданном изменении входного сигнала. Вот как проверить линейность:
- Сгенерируйте серию входных сигналов: Используйте генератор тестовых сигналов для генерации серии входных сигналов через равные промежутки времени, начиная с нуля и увеличиваясь до максимального значения.
- Измерьте положение клапана: Для каждого входного сигнала измерьте соответствующее положение клапана с помощью индикатора положения или измерительного устройства.
- Постройте данные: Постройте входные сигналы по оси X и положения клапана по оси Y. Полученный график должен представлять собой прямую линию, что указывает на линейность. Если график отклоняется от прямой линии, возможно, вам потребуется внести дополнительные корректировки в позиционер.
Шаг 5: Заключительные проверки и верификация
После завершения процесса калибровки важно выполнить некоторые заключительные проверки и проверки, чтобы убедиться, что позиционер откалиброван правильно. Вот что вам нужно сделать:
- Проверьте работу клапана: Откройте и закройте клапан несколько раз, чтобы убедиться, что он работает плавно и точно реагирует на управляющий сигнал.
- Проверьте входные и выходные сигналы: С помощью мультиметра убедитесь, что входные и выходные сигналы находятся в указанном диапазоне.
- Проверьте точность позиционера: Используйте сертификат калибровки или эталонный стандарт для проверки точности позиционера. Если точность позиционера выходит за пределы указанного диапазона, возможно, вам придется повторить процесс калибровки.
Заключение
Калибровка позиционера регулирующего клапана — это важнейший процесс, обеспечивающий наилучшую работу клапана. Следуя инструкциям, описанным в этом сообщении блога, вы сможете точно и эффективно откалибровать свой позиционер, гарантируя оптимальную производительность и надежность. Если у вас есть какие-либо вопросы или вам нужна дополнительная помощь с калибровкой, свяжитесь с нами. Мы здесь, чтобы помочь вам получить максимальную отдачу от ваших регулирующих клапанов.

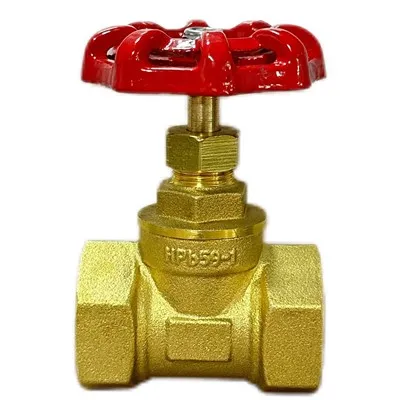

Если вы ищете высококачественные регулирующие клапаны, ознакомьтесь с нашимЛатунный ручной регулирующий клапан отопленияиЗапорный регулирующий клапан. Эти клапаны предназначены для обеспечения надежного и точного управления в различных приложениях. Свяжитесь с нами сегодня, чтобы обсудить ваши конкретные требования и узнать больше о нашей продукции. Мы с нетерпением ждем возможности работать с вами!
